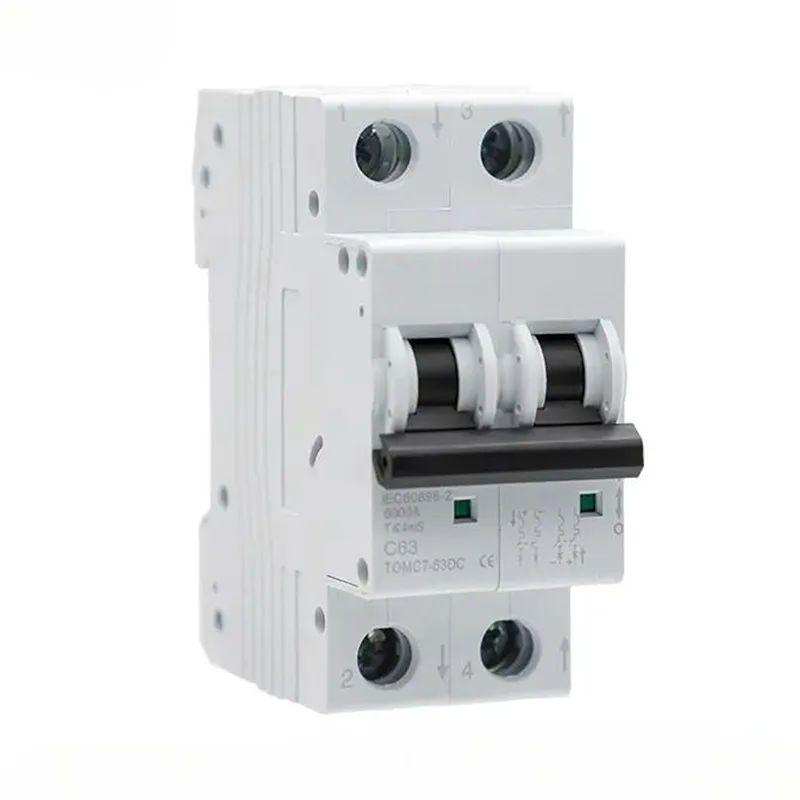

DNB1Z-63 Miniaturowy wyłącznik DC

Miniaturowy wyłącznik DC DNB1Z-63, wyprodukowany przez chińskiego producenta Greenwatta, nadaje się do rozkładu mocy DC w zastosowaniach fotowoltaicznych i innych: 250 V (1p), 800 V (2/3p) i 1200 V (4p). Ten produkt ma funkcje gaśnicze i ograniczające prąd, szybko przerywając usterki. Nasze produkty są wykonane z wysokiej jakości materiałów i są łatwo dostępne do zakupu.
Wysokość: ≤ 2000 metrów
Temperatura robocza: -25 do +40 ° C (średnia 24 -godzinna: ≤ +35 ° C).

Wyślij zapytanie

Opis produktu

Nasz miniaturowy wyłącznik DNB1Z-63 jest przeznaczony do rozkładu mocy DC, szczególnie w przypadku systemów fotowoltaicznych słonecznych. Jest on oceniony dla napięć roboczych do 250 V DC (1p), 800 V DC (2p i 3p) i 1200 V DC (4p). Jego dedykowane systemy inwazyjne łuku i ograniczanie prądu szybko przerywają prądy awarie DC, chroniąc krytycznych komponentów i zapewniając niezawodne działanie systemu PV.

Warunki pracy i instalacji produktu

Wysokość: ≤ 2000 m; W przypadku wyższych wysokości skonsultuj się z producentem.

Temperatura otoczenia: -25 ° C do +40 ° C, ze średnią 24-godzinną nieprzekraczającą +35 ° C; Poza tym zakresem skonsultuj się z producentem.

Instalacja: zamontować urządzenie w wodoodpornej obudowie dystrybucji.

Szczegóły produktu

Znamione napięcie izolacji (UI)	1250 V.
Znamione napięcie robocze (UE)	DC (IP): 15 V, 60 V, 100 V, 180 V, 250 V; DC (2p): 125 V, 375 V, 550 V, 600 V, 800 V DC (3p): 750 V, 800 V; DC (4p): 800 V, 1000 V, 1200 V
Znamionowy prąd ramki	63a
Różne prądy tej samej ramy powłoki	6a, 10a, 16a, 20a, 25a, 32a, 40a, 50a, 63a
Znamione zwarcie operacyjne Pojemność zerwania (ICS = OIOM)	6KA
Znamione zwarcie operacyjne Pojemność zerwania (ICS = OIOM)	2p 800V \ 4P 1200V 2KA
Życie mechaniczne	20000 sekundy
Życie elektryczne	10000 sekundy (poniżej DC125V / 1P, poniżej DC250V / 2p), 1000 sekund (inne specyfikacje napięcia)
Certyfikat	CB ce ccc
Znamione impuls wytrzymania napięcia uimp	6KA
Charakterystyka potknięcia / typ wyzwalania	B / c; Porcelana termiczna
Poziom przepięcia	Ⅲ
klasa zanieczyszczenia	3
Ocena ochrony	IP40; Port połączenia IP20
Wilgotna odporność na ciepło	Klasa 2
Wilgotność względna	≤95%
Standard	IEC 60947-2 GB / T 14048.2
Opór sejsmiczny	Podstawa IEC 60068-2-6
Mechaniczne parametry rezystancji wstrząsu	Podstawa LEC 60068-2-27
Operacyjna temperatura otoczenia	-30 ℃ ~ 70 ℃
Wilgotna odporność na ciepło	Klasa DB (temperatura 55 ℃ 6 cykl)
Temperatura środowiska przechowywania	-30 ℃ ~ 70 ℃
Wysokość	≤2000 m
Waga	0,12 kg/p
załącznik	/ Sd / mx / mn / mx +
Napięcie sterujące MX US	DC: 12V, 24 V, 220 V; AC: 110 V, 220 V, 380 V Zaleca się, aby zasilacz nie był niższy niż 75 W
Napięcie znamionowe MN un	AC220V AC380V
