Odnośnie zasady wyboru i ustawienia wyłączników o niskim napięciu

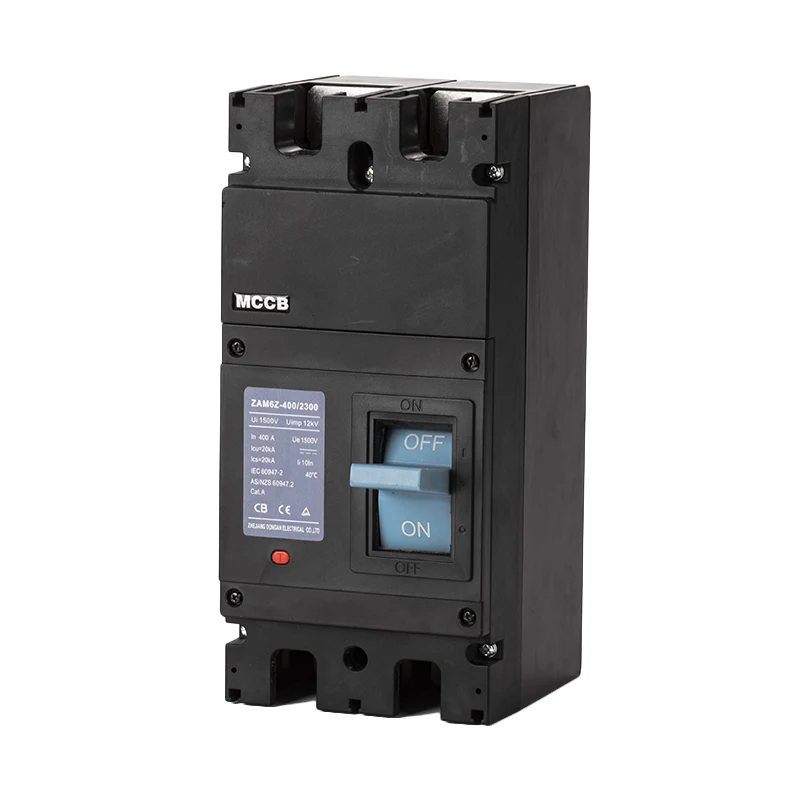

Zasady wyboru i ustalaniawyłączniki obwodowepowinno być bardzo jasne dla większości projektantów elektrycznych. Podsumowując, są:

(1)Wyłączniki obwodowePowinien być wyposażony w ochronę przeciążenia, ochronę zwarcia, ochronę błędów gruntowych, przepięcie i ochronę podnośnika itp. Zgodnie z różnymi typami błędów linii dystrybucji i określonych wymagań projektu;

(2) znamionowy prąd wyłącznika nie powinien być mniejszy niż obliczony prąd obwodu; wyłącznik powinien być w stanie spełnić wymagania stabilności dynamicznej i stabilności termicznej w warunkach zwarcia; Wyłącznik wykorzystywany do odłączenia prądu zwarcia powinien rozważyć jego pojemność zerwania w warunkach zwarcia (przerwanie granic, pękanie operacyjne), prądu krótkoterminowego i innych czynników w celu spełnienia wymagań wytrzymania dużego prądu zwarciowego, który może wystąpić w systemie;

(3) W przypadku koordynacji górnych i dolnych wyłączników w układzie dystrybucji należy wziąć pod uwagę wielokrotność prądu zwarcia i wielokrotność prądu zwarciowego. Wybór i ustawienie opóźnienia zwarcia itp.

(4) Różne typy wyłączników należy wybrać zgodnie z różnymi właściwościami obciążenia, takimi jak: typ rozkładu, typ silnika, typ oświetlenia, typ generatora, typ DC itp.;

(5) wyłączniki powinny dostosować się do warunków środowiskowych lokalizacji; W specjalnych warunkach środowiskowych (takich jak: zakurzony, wysoce żrący, ogień, eksplozja, wilgotne ciepło, duża wysokość, spray solny itp.), Należy wybrać wyłączniki, które spełniają wymagania dotyczące stosowania środowiska;

(6) Akcesoria wyłączników obwodowych: takie jak kontakty pomocnicze, podnośniki, cewki boczne, a nawet metody operacyjne (elektryczne, ręczne) uchwyty operacyjne, metody instalacji (stałe/wtyczka/szuflada) również powinny być dostosowane do wymagań dotyczących użycia

(7) Istnieje również kwestia wyboru poziomu wyłączników, szczególnie w trójfazowych czterokierowych systemach TN-S i TT, wybór czteropoziomowych wyłączników powinien spełniać wymagania specyfikacji branżowych.

Nie ma problemu z ustawieniem wyłącznika według zasad wymaganych przez specyfikacje, ale mogą wystąpić pewne problemy w faktycznym działaniu. W tej chwili należy sobie z tym poradzić zgodnie z konkretną sytuacją.

Na przykład: W przypadku obwodu ochronnego z normalnym sprzętem początkowym wartość ustawienia podróży wyłącznika powinna być w stanie uniknąć krótkoterminowego prądu szczytowego, ale w przypadku prądu uszkodzenia wyłącznik jest wymagany do szybkiego potknięcia się, aby odciąć prąd usterki; W przypadku wyłącznika selektywnego prąd natychmiastowego ustawienia podróży musi unikać prądu błędu chronionego przez przełącznik następnego poziomu; Natychmiastowy prąd ustawienia podróży nieelektywnego wyłącznika powinien być tak niewielki, jak to możliwe, pod warunkiem uniknięcia prądu szczytowego itp., Tak więc w praktycznych zastosowaniach konieczne jest koordynacja związku między sobą, co jest bardzo ważne dla niezawodności systemu.

Ponadto, gdy nie-selektywne wyłączniki są używane zarówno do ochrony górnego, jak i dolnego poziomu, zgodnie z zasadą ustawienia: prąd ustalania wydłużenia wyłącznika na górnym poziomie wyłącznika nie powinien być mniejszy niż 2-krotność prądu wydłużenia prądu wydłużenia wyłącznika obwodu dolnego poziomu. Jednak w rzeczywistym działaniu czasami zauważa się, że niektóre nieważne obwody o mniejszym uderzeniu przerwy nie są całkowicie ustawione zgodnie z zasadą ustawienia, ponieważ zwiększenie różnicy poziomu między wyłącznikami górnego i dolnego powoduje wzrost przekroju kabla; Czasami, nawet jeśli różnica poziomu między wyłącznikami górnego i niższego poziomu jest zwiększona zgodnie z zasadą ustawienia, niemożliwe jest zagwarantowanie skutecznej koordynacji selektywnej ochrony.
