Wprowadzenie: Kluczowa rola DC MCCBS

2025-07-24

Ponieważ świat szybko zmierza w kierunku polityk wdrażania czystej energii, systemy zasilania DC stały się kamieniem węgielnymi współczesnych struktur elektrycznych. Od masywnych macierzy słonecznych i farm wiatrowych po systemy ładowania pojazdów elektrycznych i centra danych, które nigdy nie mogą zawieść,Systemy DCrozjaśniają drogę przed nami. Systemy te są oparte na wyłącznikach obwodów formowanych DC (MCCBS), które są podstawą bezpieczeństwa i stabilności dla sieci dystrybucji DC o wysokim napięciu.

Inne, ale silniejsze ograniczenie konfrontuje DC MCCBS: W obwodach DC nigdy nie istnieje naturalny prąd zerowy, jak w przypadku AC. Ta fundamentalna różnica sprawia, że wyginięcie DC Arc jest znacznie bardziej skomplikowane, dlatego dedykowane zasady projektowania i nowe materiały są konieczne, aby zagwarantować bezpieczne i niezawodne działanie rozdzielni podczas błędu.

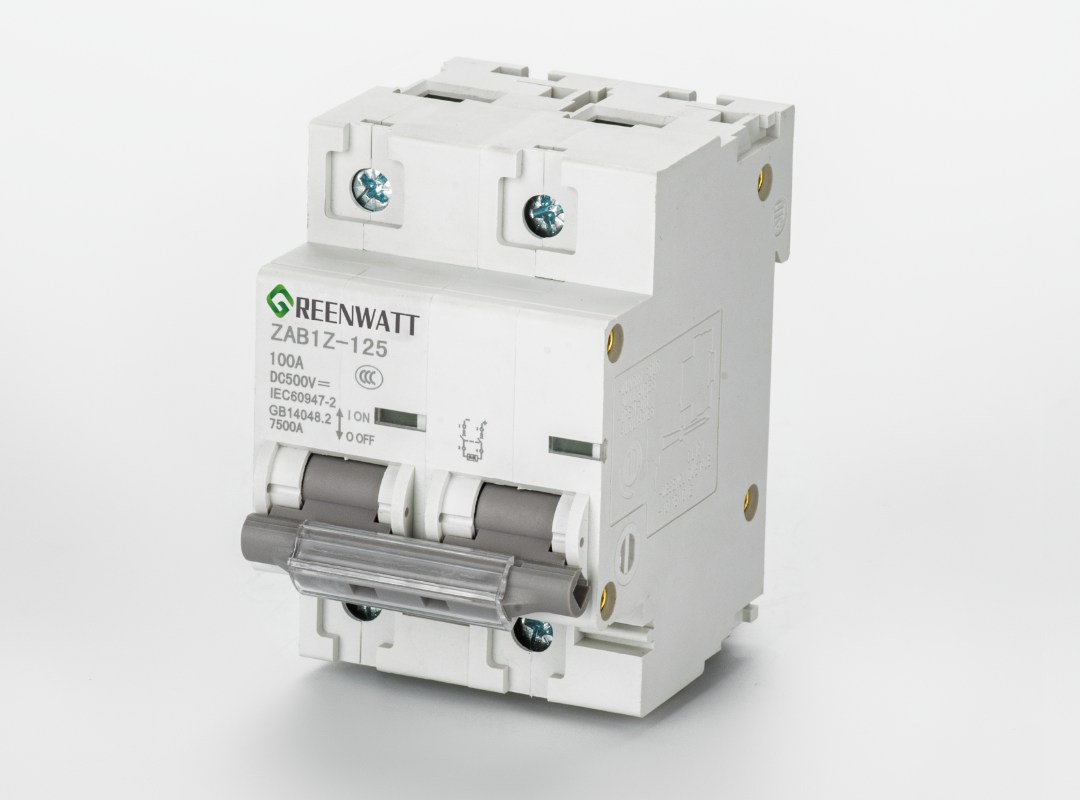

DC MCCBs


Ewolucja rynku i czynniki wzrostowe

W kilku segmentach użytkowników końcowych popyt na DC MCCBS rośnie historycznie. Najważniejszym czynnikiem napędowym jest rozszerzenie energii odnawialnej, zwłaszcza systemów Solar PV (fotowoltaiki) z 1500 V. Trend dla wyższych poziomów prądu stałego w skali globalnej ma wyraźne zalety ze względu na niższe koszty kabla, wyższą wydajność i prostszą architekturę systemu.

Infrastruktura ładowania pojazdów elektrycznych to kolejny silny segment wzrostu, ponieważ szybkie stacje ładowania wymagają solidnego systemu ochrony do bezpiecznego zarządzania wysokim prądem stałym. Dostęp danych i obiekty Telco wymagają dużej ochrony energii, a obserwujemy wzrost wzrostu automatyzacji przemysłowej i BESS (system magazynowania energii baterii), szczególnie w A-PAC (Azja-Pacyfiku).

Pojawiające się trendy technologiczne przekształcają krajobraz rynkowy.Zwiększone systemy napięcia(głównie 1500 VDC) są coraz częściej stosowane w sektorach, w których instalowane są duże systemy. Inteligentne funkcje, takie jak łączność IoT, algorytmy oparte na AI/ML, zdalne monitorowanie itp., Zmieniają odwieczne wyłączniki w inteligentne urządzenia ochronne. Ponadto inicjatywy miniaturyzacyjne pozwalają na mniejsze wymagania wielkości bez spadku wydajności.

Badania rynkowe wskazują, że popyt na wyłączniki specyficzne dla DC rośnie przy imponującym 9,5% CAGR, w porównaniu z całkowitym CAGR rynkiem MCCB wynoszącym 5,4%, co wskazuje, jak szybko branże przyjmują technologie DC.

Specyfikacje techniczne i standardy

Wymagania techniczne, z którymi nowoczesnyDC MCCBSMusi być zgodny z ich zachowaniem operacyjnym. Nominalny prąd jest na ogół od 16A do 2500A i jest odpowiedni do różnych zastosowań. Napięcia robocze wahają się od DC500V do DC1600V oraz pojemność zerwania od 20 ka do 40KA, aby zaspokoić określone potrzeby systemu.

Dostępne w wersjach 2-biegunowych, 3-biegunowych i 4-biegunowych, aby spełnić wszystkie wymagania instalacyjne. Technologia Trip Unit obejmuje zarówno standardowe wersje termiczne, jak i nowe wersje elektroniczne, które zapewniają precyzyjną ochronę i umożliwiają dodanie zaawansowanych funkcji i monitorowania.

Niezbędne standardy międzynarodowe regulują projekt i wydajność DC MCCB. Zaktualizowany w 2024 r. IEC 60947-2 obejmuje wszystkie rozdzielnicze i sterujące niskiego napięcia-1200 UL 489B dla zastosowań fotowoltaicznych. Aby być odpowiedni dla systemów fotowoltaicznych, musi być wymieniony na 489b. Te specyfikacje definiują ważne cechy składowe, takie jak wytrzymanie izolacji i napięcie impulsowe.

Aplikacje w świecie rzeczywistym

Największe zastosowanie DC MCCBS znajduje się w systemach fotowoltaicznych słonecznych. Służą one do ochrony paneli słonecznych, falowników, banku baterii i innych urządzeń systemowych poza siecią. Przyjęcie systemów 1500 V przyniosło znaczną opłacalność i większą wydajność, a DC MCCB są teraz koniecznością dla obecnych instalacji słonecznych.

DC MCCBS są stosowane w strukturach ładowania EV do stacji szybkiego ładowania, aby zabezpieczyć sprzęt i użytkowników przed wadami elektrycznymi. Jednostki są wykorzystywane w centrach danych i obiektach telekomunikacyjnych w celu ochrony przed zakłóceniem mocy w czułym i krytycznym sprzęcie, stan, jeśli nie jest chroniony, może oznaczać znaczne straty, w tym kosztowne przestoje.

DC Formed Case Circuitami (MCCBS) i Besss. W systemach automatyzacji przemysłowej i instalacjach BESS DC-MCCB są używane jako urządzenia do ochrony maszyn i baterii w celu spełnienia wymagań bezpieczeństwa i życia w trudnych zastosowaniach.

Podstawowe wyzwania: wyginięcie, bezpieczeństwo i niezawodność ARC

W systemach DC fizyka ekstynkcji ARC jest technologicznie trudniejsza niż AC z powodu różnic w zachowaniu. Łąki DC prawdopodobnie będą kontynuowane bez takich naturalnych zer, wymagających złożonych technik przerw. W przypadku współczesnegoDC MCCBS, Magnetyczne urządzenia do wydmuchania, dedykowane zsypy łukowe i mechanizmy szybkiego wyzwalania są wykorzystywane do niezawodnego hartowania łuku.

Podstawowe tryby awarii, takie jak nieprawidłowe naprężenie oceny i naprężenie środowiskowe ze względu na rozmiar komponentów, zużycie, zła instalacja przez klientów, co powoduje zwarcie i degradacja materiałów przez starzenie się. Obawy dotyczące trwałości ARC DC są kwestie bezpieczeństwa, które wymagają odpowiedniego projektu i konserwacji w celu zapewnienia niezawodności systemu.

Najlepsze praktyki instalowania, utrzymywania i rozwiązywania problemów

Instalacja musi odbywać się z odpowiednimi analizą rozmiaru, momentu obrotowego i środowiska. Właściwe rozmiary zapewnia również zwiększoną ochronę bez uciążliwości i zapobiega nadmiernemu dokręceniu wyłącznika, co powoduje minimalną odporność na ciepło i brak ochrony.

Harmonogramy kontroli powinny być wykonywane wizualnie, mechanicznie i elektrycznie. Kluczowymi testami są testy rezystancji izolacji, pomiar rezystancji kontaktu i testy dla funkcji podróży. Regularne czyszczenie i smarowanie może na dłużej działać produkty.

Typowe problemy, z którymi napotyka użytkownik w terenie, to to, że urządzenie może podróżować zbyt często (wskazując na niewymiarowe problemy operatora lub systemowe), może nie potknąć się w razie potrzeby (sugerowanie problemu mechanicznego lub zużycia kontaktów), może stać się zbyt gorąco lub hałas (wskazuje na zwolnienie połączeń) lub może zostać niewłaściwie ocenione dla jego środowiska (wskazująca ochronę środowiska).

Przyszłe innowacje i perspektywy

Technologie łamania nowej generacji przekształcają ochronę DC. SSCB mogą działać bardzo szybkie bez łuku i emisji łuku za pomocą elektroniki energetycznej, podczas gdy HCB mogą łączyć najlepsze technologie mechaniczne i stałe. Ulepszone techniki tłumienia łuku z urządzeniami wykrywania uszkodzeń łuku (AFDD) lub wielowarstwowymi komorami łukowymi Dalsze zwiększenie bezpieczeństwa i niezawodności.

Wdrożenie Smart Grid to znaczący skok naprzód w nadzorze systemu dystrybucji w czasie rzeczywistym, prognozowaniu profilu ryzyka i identyfikacji inteligentnych błędów. AI i algorytmy uczenia maszynowego przetwarzają dane operacyjne w celu zidentyfikowania awarii przed ich wystąpieniem, a integracja z systemami zarządzania budynkami (BMS) i systemami zarządzania energią (EMS) umożliwia pełny widok systemu.

Szacuje się, że 95% wszystkich nowych instalacji wyniesie systemy 1500 V w następnej dekadzie z powodu korzyści ekonomicznych i lepszej dojrzałości technologii.

Wniosek: włączenie przyszłości zasilanej przez DC

DC MCCBSsą niezbędnymi czynnikami bezpieczeństwa w naszym coraz bardziej elektrycznym świecie. Biorąc pod uwagę cele na świecie zrównoważonego rozwoju, idealny jest skupienie się na systemach energii odnawialnej, ładowarkom EV i infrastrukturze krytycznej. Ewolucja jest napędzana przez jego podstawową technologię VSI.

Nawet dzisiaj DC MCCB jest bohaterem Unsung, który utrzymuje infrastrukturę elektryczną, która zasila każdą część naszego nowoczesnego stylu życia bezpiecznego, bezpiecznego i wydajnego we wszystkich zadaniach, od najprostszych do najbardziej wymagających.
