Czy formowane wyłączniki obwodów są na ogół odpowiednie dla AC lub DC?

Formowane wyłączniki obwodów, znane również jako wyłączniki typu urządzenia, mają wszystkie elementy uszczelnione w plastikowej obudowie. Kontakty pomocnicze, uwolnienia podnapięcia i zwolnienia bocznikowe są często modułowe. Wyłączone wyłączniki obwodów automatycznie przerywają prąd, gdy prąd przekracza ustawienie podróży.Zhejiang Dong'an Electric Co., Ltd. ofertyDC MCCBSII McCBSróżnych specyfikacji. Spójrzmy na nich.

Cel projektowy i główny nurt zastosowań formowanych wyłączników obwodów

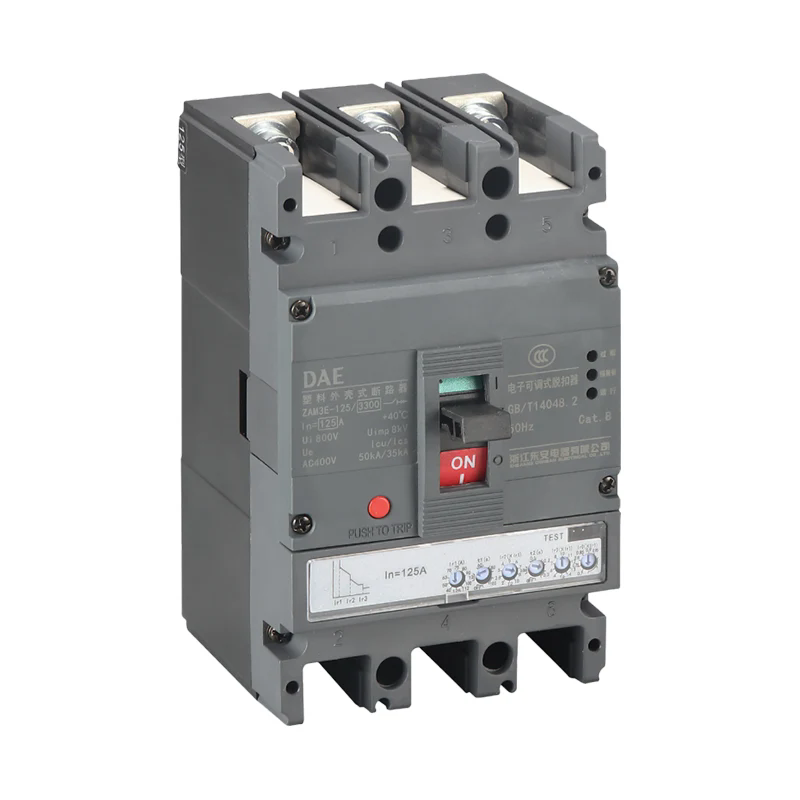

Formowany wyłącznik obwodu (MCCB) to urządzenie elektryczne używane do zabezpieczenia przeciążenia i zwarcia. Jego podstawowa konstrukcja opiera się na charakterystyce prądu naprzemiennego (AC), co skutkujeI McCB. Powody są następujące:

1. Mechanizm gaszenia łuku zdolność adaptacji: prąd prądu przemiennego ma okresowe zerowe przejścia, dzięki czemu łuki są podatne na naturalne gaśnięcie. Struktura komory gaszenia łuku formowanego wyłącznika obwodu jest zoptymalizowana pod kątem tej cechy.

2 3. Koszt i standaryzacja: wyłączniki prądu przemiennego są wytwarzane na dużą skalę, są tańsze i są zgodne z ogólnymi standardami elektrycznymi (takimi jak UL 489 i GB 14048.2).

Specjalne funkcje aplikacji DC i rozwiązań ulepszeń

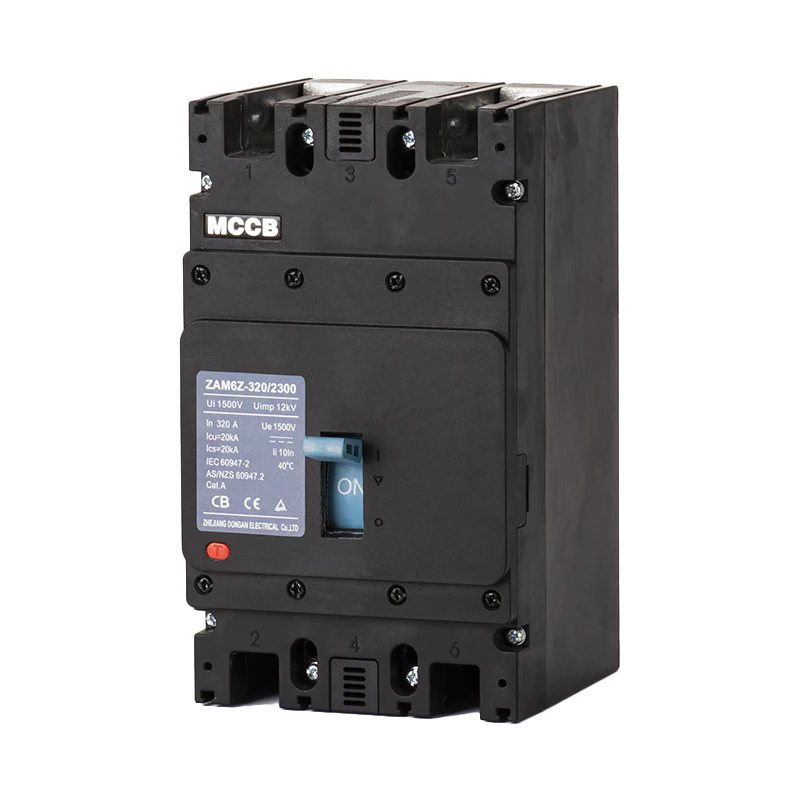

Chociaż formowane wyłączniki obwodów są zaprojektowane przede wszystkim do zastosowań prądu przemiennego, można je dostosować do zastosowań DC, lubDC MCCBS, poprzez następujące ulepszenia:

1. Zwiększona pojemność gaśniczą: łuki DC nie mają naturalnego zerowego przejścia, wymagającego łuku magnetycznego gaszenia lub segmentowanych konstrukcji siatki. Na przykład seria DC TMAX ABB może przerwać obwody DC o ocenę do 750 V.

2. Oznaczanie polaryzacji i pojemność zrywania: wyłączniki DC wymagają wyraźnie oznaczonych dodatnich i ujemnych terminali, a ich zdolność zerwania jest ogólnie niższa niż w przypadku porównywalnych modeli prądu przemiennego.

3. Typowe scenariusze aplikacji:

- Systemy wytwarzania energii fotowoltaicznej (DC 1000V i poniżej)

- Transit kolejowy (zasilacz trakcji DC 1500V)

- Ochrona akumulatora magazynowania energii (takich jak dedykowane DC MCCBS CATL dla szaf magazynowania energii).

Kluczowe parametry i rozważania

Użytkownicy powinni porównać następujące wskaźniki na podstawie ich rzeczywistych potrzeb:

1. Poziom napięcia: AC 400V/690 V vs. DC 250 V/750 V (wspólne standardy przemysłowe).

2. Pojemność przerywania: zdolność przerywania ADC MCCBjest zazwyczaj 50% -60%I McCB.
