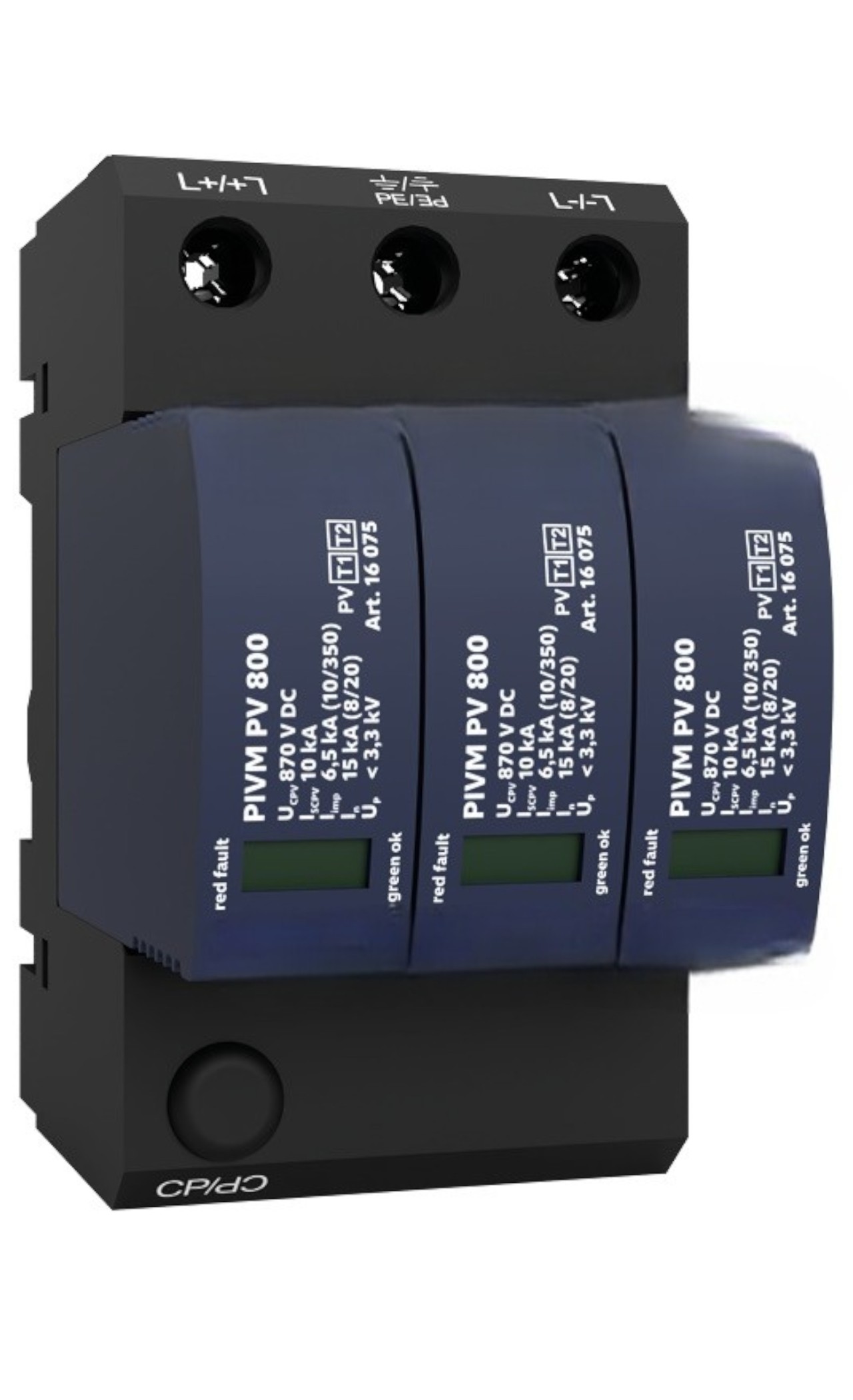

Typ 1+2 PV SPD | Y-połączenie | Brak bezpiecznika kopii zapasowej | LPL III - IV

Zdolna do skryptu dystrybucyjna dla tablic fotowoltaicznych-kiedy przestrzeń i odległość są ograniczone.

Te prąd impulsu błyskawicznego i zatrzymania przypływu (typ 1+2) są specjalnie zbudowane dla strony DC systemów fotowoltaicznych, które wykorzystują zewnętrzny system ochrony pioruna (LPS), ale nie mogą utrzymać wymaganej odległości separacji „S”. Urządzenia łączą zdolność typu 1 dla prądów impulsowych pioruna z supresją przypływu typu 2 w celu ochrony falowników, ciągów i szyn DC.

Połączenie Y dla solidnej, odpornej na uszkodzenia operacji.

Połączenie typu Y sprawia, że ​​przewodniki robocze są bardziej odporne na uskoki Ziemi, pomagając ustabilizować sieć DC PV w wymagających warunkach uziemienia i środowiskach mieszanych.

Bezpieczeństwo integralne-nie wymaga bezpiecznika kopii zapasowej.

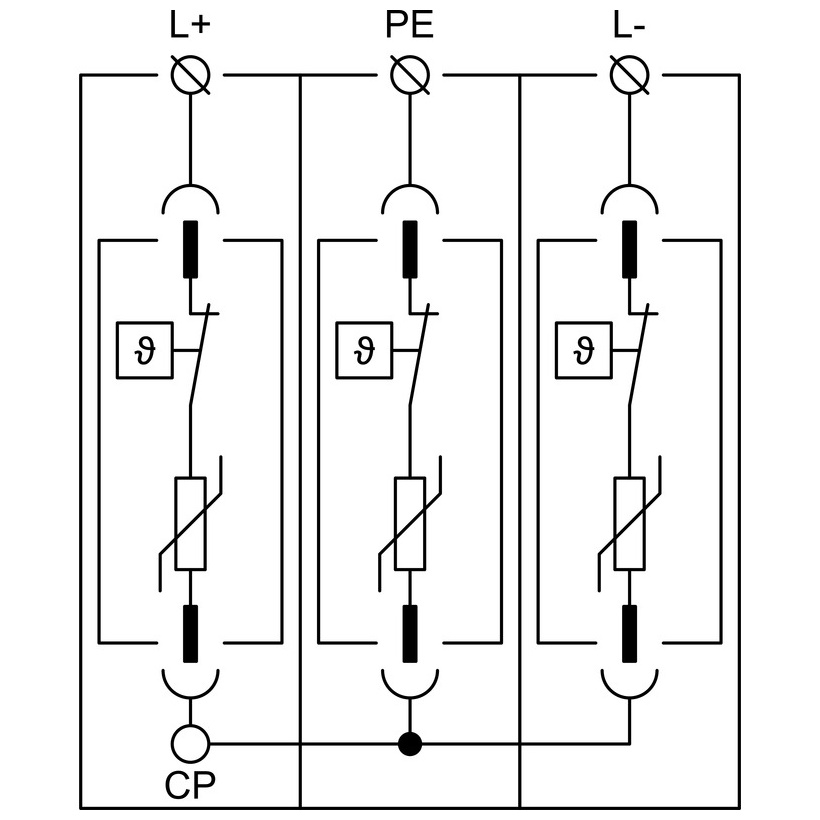

Każdy sektor wartyk między L+, L– i PE jest wyposażony w wewnętrzny rozłącznik termiczny. W Varistor End of Life (przegrzanie) rozłącza się, aby przerwać prąd DC i zapewnić wyraźne wskazanie błędów. Specjalna konstrukcja odłączająca umożliwia instalację bez osobnego bezpiecznika kopii zapasowej, upraszczając koordynację i oszczędzanie miejsca.

Kompleksowa ochrona systemu PV.

Zapewniając równoważne wiązanie dodatnich i ujemnych szyn zbiorników, zatrzymania tych zmniejszających przemijające przepięcia z wyładowań atmosferycznych - w tym bezpośrednie uderzenia pioruna do systemu PV - a także zdarzenia przełączania. Są odpowiednie do poziomów ochrony błyskawicy LPL III i IV, obejmując większość wdrożeń na dachu i C&I.

Opcje usług i monitorowania.

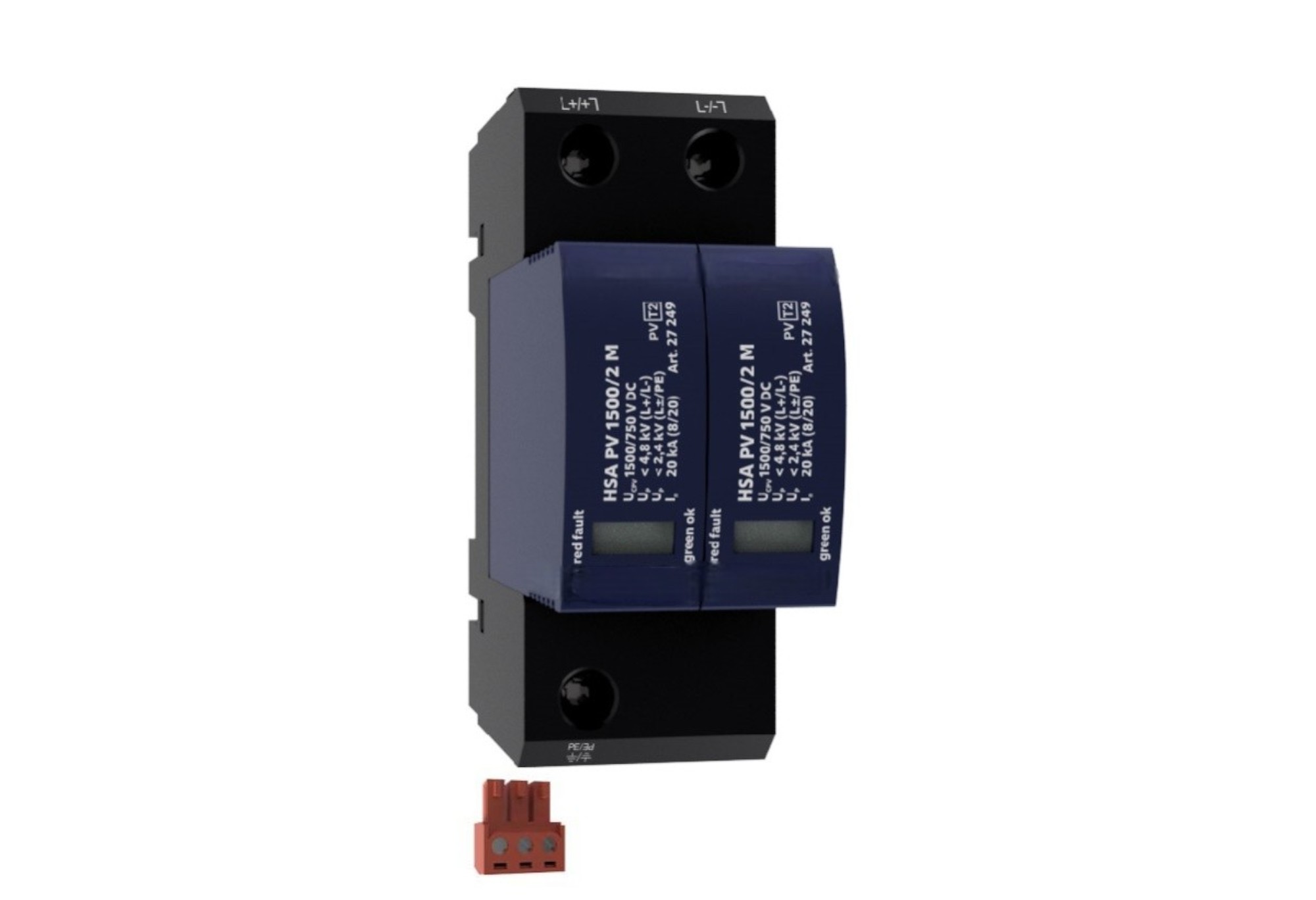

M Wskazanie: Projekt modułu zdejmowanego (wtyka) dla szybkiej wymiany i zminimalizowanego przestoju.

Wskazanie DS: Zdalne monitorowanie kontakt dla sygnalizacji stanu do przekaźników PLC/SCADA/Alarm.

Typowe zastosowania

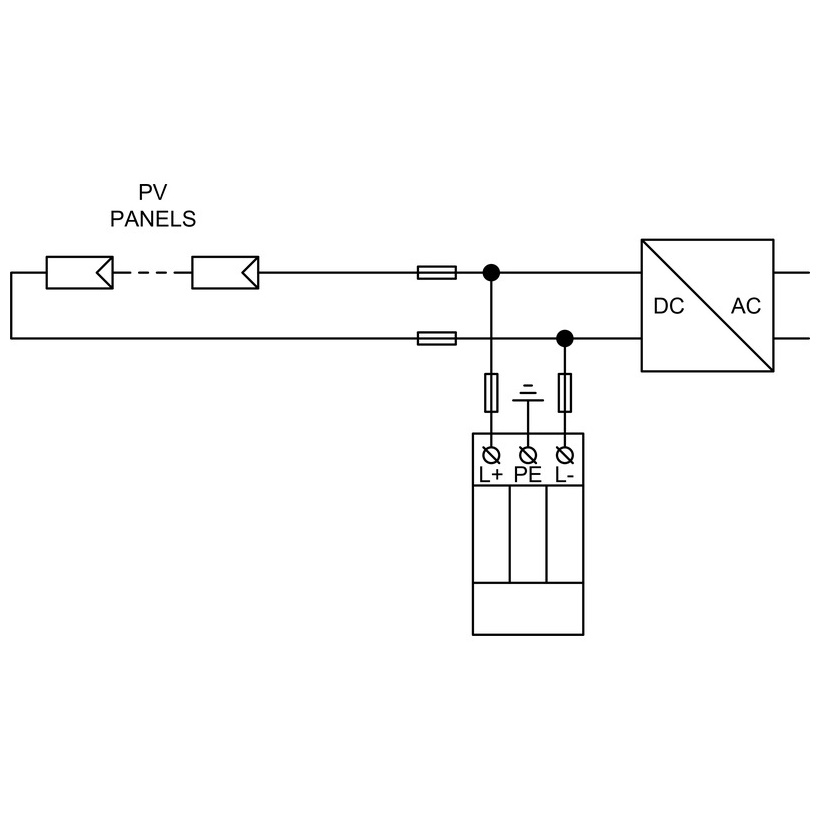

PV Combiner/Re-Combiner Boxes i Inverter DC, w których odległość separacji „S” nie jest możliwa do osiągnięcia

Rośliny dachowe i komercyjne/przemysłowe wyposażone w zewnętrzne LPS

Projekty modernizacyjne Poszukujące skoordynowanej ochrony typu 1+2 bez dodawania bezpieczników tworzenia kopii zapasowych

Kluczowe funkcje na pierwszy rzut oka

Organizacja przypływu typu 1 + 2 (Impuls Lightning Impulse + Supressress)

Połączenie Y-opowiada się na zwłoki Ziemia w przewodach pracujących

Wewnętrzne rozłączenia termiczne na L+, L–, PE; Prąd przerw

Brak bezpiecznika kopii zapasowej dzięki specjalnej konstrukcji rozłączającej

Dla strony PV DC z zewnętrznym LPS, gdy nie obserwuje się odległości separacji „S”

Odpowiednie dla LPL III - IV

Opcje: m = moduł zdejmowany, ds = zdalne monitorowanie
